Lorsqu'il s'agit de la fabrication et de la fourniture de brides, l'un des aspects les plus critiques qui passe souvent sous le radar est la tolérance des dimensions des brides. En tant que fournisseur de brides, comprendre et respecter ces valeurs de tolérance n’est pas seulement une question de contrôle qualité ; c'est la pierre angulaire pour garantir une intégration transparente et des performances optimales dans une large gamme d'applications industrielles.
Les brides font partie intégrante de divers systèmes de tuyauterie, utilisées pour connecter des tuyaux, des vannes, des pompes et d'autres équipements. La précision de leurs dimensions détermine s'ils peuvent s'adapter correctement, créer un joint étanche et résister aux pressions et températures de fonctionnement du système. Alors, qu’entendons-nous exactement par tolérance sur les dimensions des brides ?
Comprendre les bases de la tolérance
Dans le domaine de l'ingénierie, la tolérance fait référence à la quantité acceptable de variation d'une dimension physique par rapport à la valeur spécifiée. C'est un paramètre qui permet un certain degré d'imperfection de fabrication sans sacrifier la fonctionnalité de la pièce. Pour les brides, ces dimensions comprennent le diamètre extérieur, le diamètre intérieur, le diamètre du cercle des trous de boulons, le nombre et la taille des trous de boulons, l'épaisseur et les dimensions face à face dans le cas de certains types de brides.
Les fabricants ne peuvent pas produire de brides avec une exactitude absolue en raison de divers facteurs tels que les limitations des processus de fabrication, les propriétés des matériaux et l'usure des outils. Les tolérances agissent donc comme une zone tampon qui tient compte de ces contraintes du monde réel. Si une bride ne se situe pas dans la plage de tolérance spécifiée, cela peut entraîner de nombreux problèmes. Par exemple, un diamètre de cercle de trou de boulon hors tolérance peut provoquer un désalignement lors de l'installation, empêchant les boulons d'être insérés ou serrés correctement. Cela pourrait entraîner une étanchéité compromise, entraînant des fuites qui peuvent être coûteuses en termes de perte de produit, de contamination de l'environnement et de risques pour la sécurité.
Normes industrielles régissant les tolérances des brides
Il existe plusieurs normes internationales bien établies qui définissent les limites de tolérance pour les dimensions des brides. L'American National Standards Institute (ANSI) et l'American Society of Mechanical Engineers (ASME) ont élaboré un ensemble complet de normes, telles que l'ASME B16.5 pour les brides de tuyauterie et les raccords à bride. Ces normes spécifient les plages de tolérance acceptables pour différentes classes et tailles de brides.
L'Union européenne suit également les normes DIN (Deutsches Institut für Normung), qui fournissent des directives similaires pour les dimensions et tolérances des brides. Le respect de ces normes est crucial pour les fournisseurs de brides, car cela garantit que les brides peuvent être utilisées de manière interchangeable sur les marchés mondiaux. Par exemple, une bride fabriquée selon les normes ASME peut être utilisée dans un système de tuyauterie aux États-Unis, tandis qu'une bride fabriquée selon les normes DIN est plus adaptée aux applications européennes.
Tolérance pour les dimensions spécifiques des brides
Diamètre extérieur
La tolérance du diamètre extérieur d'une bride est généralement spécifiée pour garantir un bon ajustement avec les autres composants du système de tuyauterie et pour faciliter la manipulation lors de l'installation. Une petite variation du diamètre extérieur peut ne pas avoir d'impact significatif sur les performances de la bride, mais une déviation excessive peut causer des problèmes. Par exemple, si le diamètre extérieur est trop grand, la bride peut ne pas s'insérer dans l'espace désigné, et si elle est trop petite, elle peut ne pas fournir un support ou une étanchéité adéquats.
Diamètre intérieur
Le diamètre intérieur d'une bride doit correspondre au diamètre extérieur du tuyau qu'elle est destinée à raccorder. Des tolérances strictes sont ici nécessaires car toute inadéquation peut entraîner des restrictions de débit, une augmentation des turbulences et une érosion potentielle des surfaces des tuyaux et des brides. Dans les applications à haute pression ou à haut débit, même le moindre écart dans le diamètre intérieur peut avoir un impact significatif sur les performances globales du système.
Boulon - Diamètre du cercle de trou et trous de boulon
Le diamètre du cercle de trou de boulon (BHCD) ainsi que la taille et le nombre de trous de boulon sont des dimensions critiques. Le BHCD doit être dans la tolérance spécifiée pour garantir que les boulons peuvent être correctement alignés et serrés. Si le BHCD est retiré, les boulons risquent de ne pas passer dans les trous ou de ne pas être en mesure de fournir la force de serrage nécessaire pour créer un joint étanche. La taille et l'espacement des trous de boulons doivent également être précis pour correspondre aux dimensions des boulons et au joint utilisé.
Épaisseur de bride
L'épaisseur de la bride affecte la résistance et la stabilité de la bride. Les variations d'épaisseur peuvent influencer la capacité de la bride à résister à la pression exercée sur elle. Si la bride est trop fine, elle peut se déformer sous la pression, entraînant des fuites ou même une défaillance structurelle. D’un autre côté, s’il est trop épais, il peut ajouter du poids et des coûts inutiles au système.
Types de brides et leurs tolérances dimensionnelles
Donc bride
LeDonc bride, également connue sous le nom de bride à enfiler, est l'un des types de brides les plus couramment utilisés. Il glisse sur le tuyau puis est soudé en place. La tolérance de ses dimensions est conçue pour garantir un ajustement correct sur le tuyau et un alignement facile avec les autres brides du système. Par exemple, le diamètre intérieur de la So Flange doit avoir une petite tolérance pour garantir un ajustement parfait sur le tuyau, tandis que le diamètre extérieur et les dimensions des trous de boulons doivent être précis pour une installation et une connexion correctes.

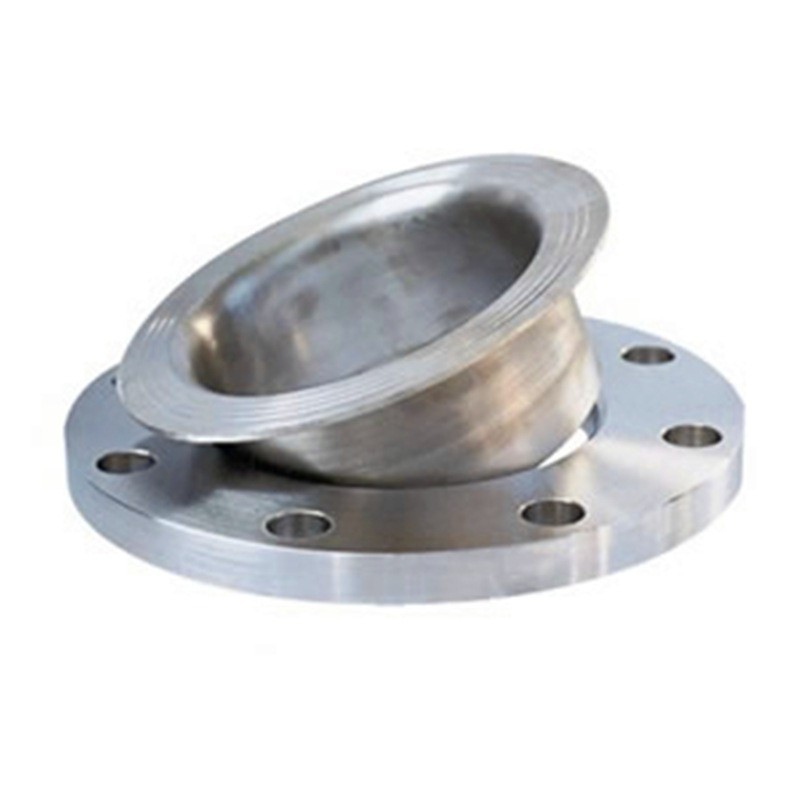

Bride à joint rodé
LeBride à joint rodéest utilisé dans les applications où un démontage fréquent est nécessaire. Il se compose d'une extrémité de joint à recouvrement et d'une bride d'appui lâche. La tolérance sur les dimensions de l'extrémité du raccord à recouvrement est cruciale, car elle doit s'adapter précisément au tuyau et à la bride d'appui. Les dimensions de la bride d'appui doivent également être comprises dans la tolérance spécifiée pour garantir un alignement et une étanchéité appropriés.
Bride de réduction
LeBride de réductionest utilisé pour connecter des tuyaux de différents diamètres. La tolérance de ses dimensions est plus complexe, car elle doit tenir compte de la transition entre les diamètres plus grands et plus petits. Les diamètres intérieur et extérieur aux deux extrémités de la bride, ainsi que les dimensions des trous de boulons, doivent être soigneusement contrôlés pour garantir une connexion correcte et une étanchéité sans fuite.
Contrôle qualité et inspection
En tant que fournisseur de brides, nous mettons en œuvre un système de contrôle qualité rigoureux pour garantir que nos brides répondent aux exigences de tolérance spécifiées. Cela inclut l'utilisation d'outils de mesure avancés tels que des pieds à coulisse, des micromètres et des machines à mesurer tridimensionnelles (MMT). Ces outils nous permettent de mesurer les dimensions des brides avec une grande précision et de les comparer aux valeurs standards.
En plus de l'inspection dimensionnelle, nous effectuons également des méthodes de tests non destructifs (CND) telles que les tests par ultrasons, les tests par magnétoscopie et les tests radiographiques pour détecter tout défaut interne susceptible d'affecter les performances de la bride. En combinant l'inspection dimensionnelle avec les CND, nous pouvons garantir que nos brides sont de la plus haute qualité et répondent aux normes industrielles les plus strictes.
Impact de la tolérance sur le coût et les délais
Le maintien de tolérances strictes peut avoir un impact significatif sur le coût et les délais de production des brides. Des tolérances plus strictes nécessitent des processus de fabrication plus précis et un contrôle qualité plus strict, ce qui peut augmenter le coût de production. De plus, le processus d’inspection des pièces présentant des tolérances serrées peut prendre plus de temps, ce qui entraîne des délais de livraison plus longs. Il est toutefois important de trouver un équilibre entre les exigences de tolérance et le rapport coût-efficacité. En travaillant en étroite collaboration avec nos clients, nous pouvons comprendre leurs besoins spécifiques et déterminer les niveaux de tolérance optimaux qui répondent à leurs exigences de performance sans encourir de coûts excessifs.
Conclusion et appel à l'action
En conclusion, la tolérance sur les dimensions des brides est un aspect critique de la fabrication et de la fourniture des brides. En tant que fournisseur professionnel de brides, nous comprenons l'importance de respecter des limites de tolérance strictes pour garantir la qualité et les performances de nos produits. Notre engagement envers le contrôle qualité et l’amélioration continue nous permet de fournir des brides qui répondent aux normes les plus élevées de l’industrie.
Si vous êtes à la recherche de brides de haute qualité, nous vous invitons à nous contacter pour une discussion détaillée. Que vous ayez besoin de brides standard ou de solutions sur mesure, notre équipe d'experts est prête à vous aider à trouver les produits adaptés à vos applications spécifiques. Nous sommes impatients d’avoir l’opportunité de travailler avec vous et de contribuer à la réussite de vos projets.
Références
- ASME B16.5 - Brides de tuyaux et raccords à brides
- Normes DIN pour les brides
- Manuels de métrologie d'ingénierie pour les concepts généraux de tolérance
